解析灌注桩声测管的施工
1. 埋管时,管的埋深应埋至桩底,管顶应比桩顶高300mm ~ 500mm,管的外露高度应相同。通过操作声测管可以检测桩的数量,声测管是超声波检测方法停止时探头进入桩体的通道。它是灌注桩超声波检测系统的重要组成部分。它被埋在桩中,并被封在桩中。
2. 声测管的底部应与盲目的封面或钢板焊接,确保管不能泄漏声测管的安装和拆除后应限制或封锁,以避免浇注混凝土时,减少异物阻塞的洞。两根试管埋在桩径以下,同时将两根试管固定在钢筋笼内。
3.所述固定声测管可通过点焊或丝扎的方式间接固定在钢筋笼的内侧。固定点间距一般不超过2M。对于没有钢筋笼的部分,声测管可以用钢筋牵开器固定。为了保证声测管相互平行,可以在声测管之间点焊一个三角形钢条支撑。

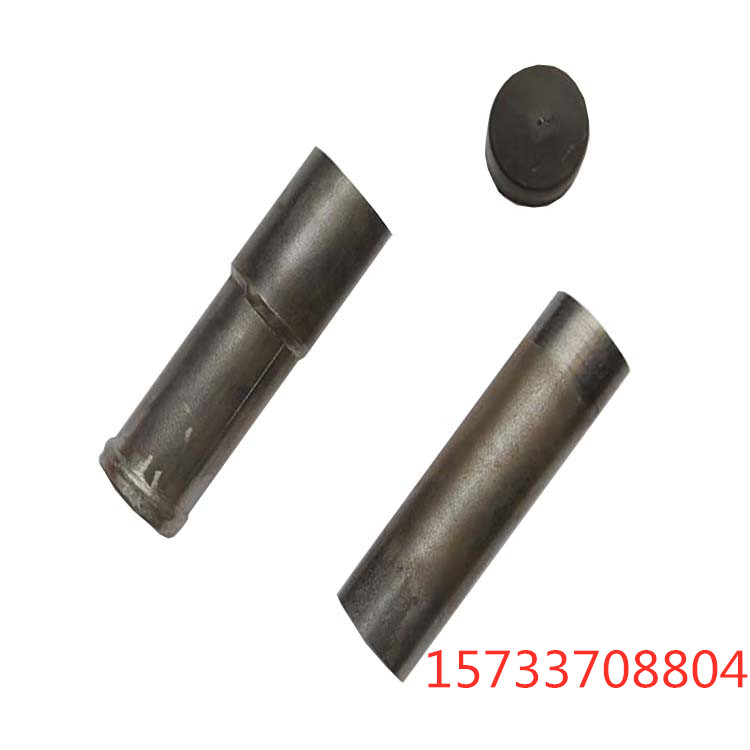

4、连接时,钢筋笼放孔处应避免扭曲,声声测管一般与钢筋笼段安装。将带底盖的声测管固定在钢条笼上,其余部分暂时固定在钢条笼上。在搭建钢筋笼时,将前一段声测管连接并插入,同时将声测管系在钢筋笼上,才能做到。每段之间的联合可以接受一个反向螺纹套筒连接或一个套筒焊接计划,反向螺纹套筒连接应该接受一个柔软的橡胶密封圈,和套筒连接可以是80毫米的钢套管长度,与一个内径略大于声测管的外径,将两根声音试管套在一起,并将声音试管的上下两端用电焊焊接在一起。无论什么样的接头方案都必须保证接头有足够的强度,声测管在力的作用下不会弯曲脱离;接头部分在较高的静水压力下不会紧密漏水,接头内壁应连接顺畅,不应有焊渣等,以免妨碍传感器的运动自由。如需切断声测管,应用切割机切断。切割后,停止打磨管口,去除表面,不要用电焊烧掉。顶部漏斗形钢框架与顶部漏斗形螺旋箍筋焊接固定。在漏斗型钢框架的底部,将纵向主筋逐一连接,以加强纵向筋。渗水注浆的单孔注浆量不小于每孔均匀注浆量的80%,裂缝和压力注浆的单孔注浆量不小于每孔均匀注浆量的60%。不符合规定的要停止充管、注浆。
5、灌水时,每埋一段,均应填入声测管作为偶联剂进行试验。水不能间接使用,特别是在汛期,河水含泥量高的时候,要用净化后的灌声测管,防止声测管底部梗塞。在将水下混凝土灌入基桩前,应检查声测管内的水位。如果管道里的水还没有满,就应该把它灌满。
6、试验时,桩基础混凝土龄期为14天后气停试验。试验前应将桩头凿至所需高度,用试验绳系一根32毫米长约20厘米的钢筋。埋深150mm的吸声测管boom在海底向上抬升超过50mm,填海后吸声测管将暴露500mm、300mm高度相同的吸声测管全部高度。
